تفاصيل المنتج:
|
| إبراز: | مرحلات T73 PCB,مرحلات 5 Pin PCB 15A,مرحلات كهربائية صغيرة 125VAC |
||
|---|---|---|---|
|
محددات سبارامترات الرئيسية المحددة
|
|
|
وحدة التتابع
|

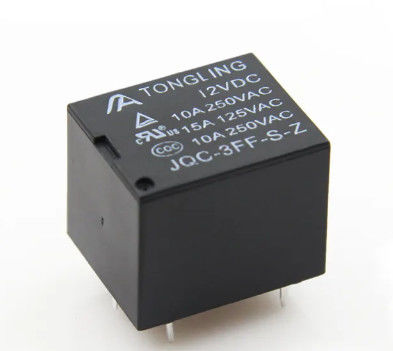

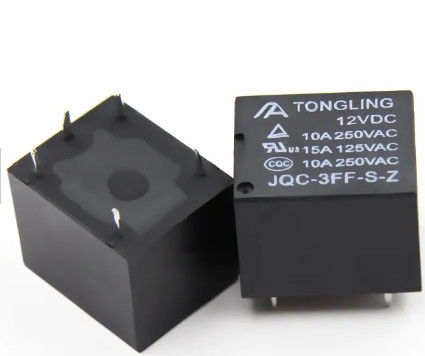

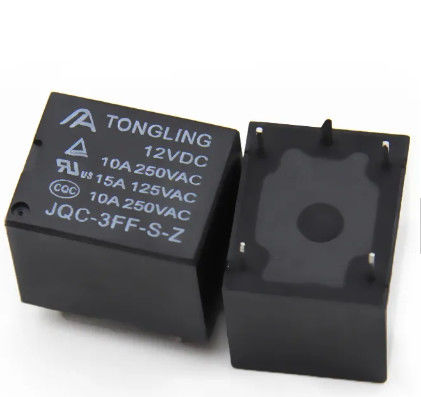

مرحل JQC-3FF (T73 ، YF3F ، Sangyou SRD ، Hongfa HF3FF)
|
|
لفائف الجهد
|
تيار مستمر: 3 فولت 5 فولت 6 فولت 9 فولت 12 فولت 18 فولت 24 فولت 48 فولت
|
|
نموذج الاتصال
|
SPDT-CO (1 Form C) -5 دبابيس
|
|
مواد الاتصال
|
سبيكة فضة
|
|
دبوس
|
5 دبوس
|
|
تقييم الإتصال
|
10 أمبير 250 فولت تيار متردد ، 15 أمبير 125 فولت تيار متردد
|
|
قوة الملف
|
0.36 واط
|
|
مقاس
|
19.2 ملم * 15.4 ملم * 15.4 ملم
|
بيانات الملف (عند 20 ℃)
|
الجهد الاسمي (VDC)
|
3
|
5
|
6
|
9
|
12
|
18
|
24
|
48
|
0.36 واط
|
|
مقاومة اللفائف (Ω ± 10٪)
|
25
|
69
|
100
|
225
|
400
|
900
|
1600
|
6400
|
|
|
التصنيف الحالي (مللي أمبير)
|
120
|
71.4
|
60
|
40
|
30
|
20
|
15
|
7.5
|
|
|
أقصى جهد للإفراج (VDC)
|
2.25
|
3.75
|
4.5
|
6.75
|
9
|
13.5
|
18
|
36
|
|
|
أقل جهد إطلاق (VDC)
|
0.15
|
0.25
|
0.3
|
0.45
|
0.6
|
0.9
|
1.2
|
2.4
|
|
|
أقصى الجهد المطبق
|
130٪ من الجهد المقنن عند 70 ℃ و 170٪ عند 23 ℃
|
||||||||
بيانات الاتصال
|
تصنيفات الاتصال
|
10A 250VAC 15A 125VAC
|
|
الحد الأدنى للحمل
|
100mA 5VDC
|
|
ماكس تحويل الجهد
|
250VAC / 30VDC
|
|
ماكس تحويل التيار
|
15 أ
|
|
ماكس تحويل الطاقة
|
2500VA / 240W
|
|
مقاومة التواصل
|
100 مΩ ماكس عند 6VDC 1A
|
|
متوسط العمر المتوقع
|
الكهرباء: 100،000 عملية (بمعدل 30 عملية / دقيقة)
|
|
ميكانيكي: 10000000 عملية (في 30 عملية / دقيقة)
|
بيانات الخصائص
|
مقاومة العزل
|
100MΩ دقيقة عند 500VDC
|
|
قوة عازلة بين فتح جهات الاتصال
|
750VAC (50 / 60Hz لمدة دقيقة واحدة)
|
|
بين الاتصالات والملف
|
1500VAC (50 / 60Hz لمدة دقيقة واحدة)
|
|
تعمل الوقت
|
10 مللي ثانية
|
|
وقت الإصدار
|
5 مللي ثانية
|
|
نطاق درجة حرارة
|
-40 إلى + 85
|
|
مقاومة الصدمات
|
أقصى درجات التشغيل: 10G
|
|
حدود الضرر: 100 جرام
|
|
|
مقاومة الاهتزاز
|
10-55 هرتز ، 1.5 ملم
|
|
تردد Max.switching
|
ميكانيكي: 18000 عملية / ساعة
|
|
الكهرباء: 1800 عملية / ساعة
|
|
|
رطوبة
|
40-85٪
|
|
وزن
|
حوالي 10 جرام
|
|
معايير السلامة
|
CQC UL TUV ROSH
|
| الكمية (القطع) | 1 - 2000 | 2001 - 10000 | > 10000 |
| ايام القيادة) | 7 | 15 | يتم التفاوض |
